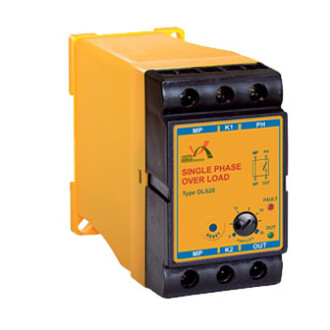

رله کنترل بار تک فاز مدل OLS20
رله کنترل بار تک فاز مدل OLS20:
- حفاظت جریانی مصرف کنندگان تک فاز
- قابل استفاده برای مصرف کنندگان تا توان ۴ کیلو وات
- قابلیت تنظیم جریان از ۵ تا ۲۰ آمپر
- دارای دو عملکرد قفل شونده و اتوماتیک
- دارای زمان قطع پس از اضافه جریان
- دارای زمان وصل پس از رفع خطا
- دارای سیگنالهای نمایشگر :
- اضافه جریان FAULT
- وصل خروجی OUT
نصب و راه اندازی:
- سیم ورودی نـول به ترمینال N)MP) و فاز به ترمینال L)PH) وصل شود.
- سیم خروجی نول به ترمینال N)MP) و فاز به ترمینال OUT وصل شود.
- با اتصال برق شبکه دستگاه شروع به کار می کند. سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (خروجی برقدار می شود.)
- در صورتی که جریان راه اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد، سیگنال FAULT روشن شده و در صورت باقی ماندن خطای جریانی، پس از زمان حدود ۱۰ ثانیه، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع می گردد.
تذکر: در صورتی که در مدت زمان ۱۰ ثانیه، موتور راهاندازی شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی شود.
- هنگامی که ترمینال های K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطا، دستگاه باید به وسیله دکمه RESET راه اندازی شود.
مشخصات فنی:
- ولتاژ شبکه: ۲۲۰ ولت متناوب ۱۵% ±
- فرکانس شبکه: ۵۰ هرتز ۵± هرتز
- تلفات داخلی: حدود ۳ وات
- محدوده جریان: قابل تنظیم از ۵ تا ۲۰ آمپر متناوب
- تأخیر در قطع: حدود ۱۰ ثانیه
- تأخیر در وصل: پس از رفع خطا حدود ۵۰ ثانیه
- درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
- دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
- رطوبت کاری: ۱۵٪ تا ۸۵٪
- نوع نصب: DIN Rail مطابق با استاندارد IEC60715
- جریان خروجی: ۲۰ آمپر، ۲۲۰ ولت متناوب
ابعاد دستگاه:
استانداردها:
- EN60255-22
- EN60255-25
- EN60255-27
- EN61000-3
- IEC60255-22
- IPCA610-C
گواهینامه ها:
- ISO9001
- ISO14001
- ISO45001
- HSE-MS
- IMS
در صورت نیاز به اطلاعات نصب و راه اندازی به بروشور (کاتالوگ) مراجعه نمایید.
