تایمر تاخیر در وصل میکروپروسسوری مدلDOT/D

دانلود بروشور

تایمر تأخیر در وصل یکی از پرکاربردترین تجهیزات مدار فرمان در تابلوهای برق صنعتی است که برای ایجاد تأخیر در روشن شدن یک تجهیز پس از وصل برق و یا در مدار ستاره مثلث با حفاظت کامل استفاده می­ شود. شرکت برنا الکترونیک، طرح میکروپروسسوری این محصول را به منظور کاهش خطای زمان تنظیمی به بازار عرضه کرده است.

- سنجش زمان پس از وصل برق

- دارای کلید انتخاب مد زمان­بندی: ثانیه و دقیقه

- قابلیت تنظیم تاخیر در وصل

  • ۰/۵ تا ۶۰ ثانیه
  • ۰/۵ تا ۶۰ دقیقه

- دارای دو سیگنال:

  • جهت نمایش تغذیه ورودی           PWR
  • جهت نمایش وضعیت وصل خروجی OUT

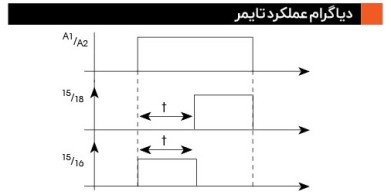

اصول کار

  • هنگامی که ولتاژ تغذیه به ترمینال‌های L و N اعمال شود، سیگنال PWR روشن و زمانسنجی آغاز می‌شود. پس از گذشت مدت زمان تنظیم شده توسط دسته DELAY، رله عمل کرده (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می­ شود) و همزمان سیگنال OUT روشن می­ شود.
  • تا زمانی که تغذیه دستگاه برقرار باشد،  دستگاه در همین وضعیت باقی می­ ماند.
  • پس از قطع برق سیگنال‌های PWR و OUT خاموش شده و رله داخلی به وضعیت اولیه (اتصال ۱۵ به ۱۶) باز می­ گردد. در این حالت دستگاه آماده زمانسنجی مجدد می­ باشد.

کلید Mode: در صورتیکه در حالت Sec باشد، زمان‌بندی بر اساس ثانیه و اگر روی حالت Min باشد زمان‌بندی بر اساس دقیقه می‌باشد.



طریقه نصب

  • ترمینال­های L و  N به ولتاژ تغذیه وصل می­ شوند.
  • ترمینال­های ۱۵ ، ۱۶ و ۱۸ نیز با توجه به شرایط استفاده، به صورت سری در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می­ گیرند.





گارانتی

این دستگاه دارای ۳ سال گارانتى بدون قید و شرط می­ باشد.

تاریخ شروع گارانتی از زمان مندرج بر روی برچسب کنار دستگاه بوده و در صورت بازشدن، دستگاه از گارانتی خارج می­ گردد. همچنین در صورت پاره شدن لیبل گارانتی، این شرکت هیچ گونه مسئولیتی ندارد.



استانداردها:

  • EN60255-22
  • EN60255-25
  • EN60255-27
  • EN61000-3
  • IEC60255-22
  • IPCA610-C



گواهینامه ها:

  • ISO9001
  • ISO14001
  • ISO29001
  • ISO45001
  • HSE-MS
  • IMS



مشخصات فنی

  •  ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵%±

        (ولتاژهای دیگر طبق سفارش)

  • فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
  • تلفات داخلی: حدود ۲ وات
  • محدوده­ی زمانی: ۰/۵ تا ۶۰ ثانیه، ۰/۵ تا ۶۰ دقیقه
  • درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
  • دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
  • رطوبت کاری: ۱۵% تا ۸۵%
  • نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
  • کلاس عایقی : CLASS II



مشخصات رله خروجی

  • رله خروجی: یک رله یک کنتاکت C/O
  • جریان کنتاکت:

         ۶ آمپر، ۲۲۰ ولت متناوب

         ۶ آمپر، ۲۸ ولت مستقیم

  • عمر رله :

          الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

          مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل













نقشه سیم بندی
