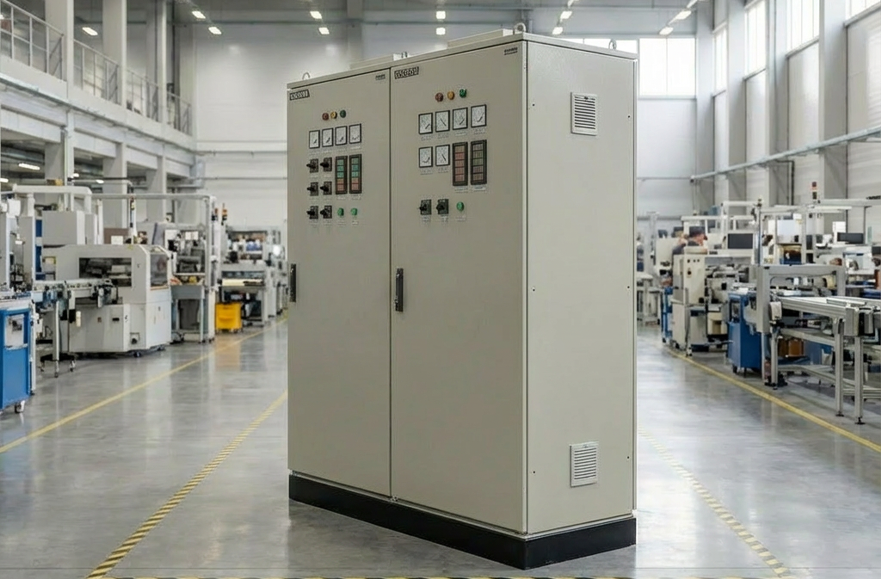

یکی از مجموعه تولیدات برنا الکترونیک، تجهیز «باتری شارژرهای صنعتی» (DC UPS) است که نسل نخست آن سال 1375 تولید و به بازار عرضه شد. از آن مقطع تا کنون، این مجموعه به عنوان یکی از تولیدکنندگان مطرح این تجهیز در بازار ایران شناخته شده و گسترهی وسیعی از تولیدات آن نیز همچنان در واحدهای مختلف صنعتی و در عرصههای متنوع «نفت و گاز و پتروشیمی»، «فرآوری معدنی»، «فولاد»، «نیروگاهها» و… در حال کار میباشد.
در نسل جدید از باتری شارژرهای صنعتی، علاوه بر بلوک «یکسوساز تریستوری»، مدار «بوستر» نیز به کار گرفته شده تا ضمن ارتقای ضریب توان به نزدیک 98/0، هارمونیکهای جریان ورودی (THD) نیز طبق استاندارد IEEE-519 به کمتر از 5% کاهش یابد. استفاده از سیستم کنترل بهروز، قابلیتاطمینان بالا، ابعاد مناسب و … از دیگر مزایای این طرح است.
ویژگیها:
- امکان تولید با ورودی تکفاز و سهفاز
- امکان تولید در دو مدل
- شش پالسه بدون بلوک بوستر
- دارای بلوک بوستر به منظور افزایش ضریب توان به حد 98/0 و قابلیت کاهش هارمونیکهای جریان ورودی به کمتر از 5%
- قابلیت تولید تا جریان خروجی 1000 آمپر
- دارای مودهای کاری ولتاژ ثابت و جریان ثابت
- دارای چهار وضعیت شارژ:
- شارژ اولیه (Initial)
- شارژ شناور (Float)
- شارژ سریع (Boost)
- شارژ اتوماتیک (Automatic)
- مناسب برای سیستم شارژ باتریهای «سرب-اسید»، «نیکل-کادمیوم» و «لیتیوم»
- طراحی شده برای شرایط کاری صنعتی سنگین (Heavy Duty)
امکانات:
- دارای ترانسفورماتور ایزولهکننده
- سیستم یکسوسازی تمام موج با واحدهای تریستوری کنترل شده توسط میکروکنترلر
- دارای بلوک محدودکننده جریان (Current Limit)
- امکان طراحی با دو رابط کاربری به سفارش مشتری:
- پنل لمسی (HMI)
- Mimic Diagram با LCD
- امکان شارژ با Boost Mode با اعمال محدودیت زمانی
- حفاظت در مقابل اضافه ولتاژ و کاهش ولتاژ ورودی
- حفاظت در برابر اتصال معکوس باتری
- حفاظت در برابر جریان نشتی
- امکان تنظیم ولتاژ شارژ براساس دمای باتریها
- امکان تنظیم سهم بار و باتری از جریان ورودی با اولویت بار
- دارای پروتکلهای ارتباطی RS 485
- قابلیت نمایش آلارمها و خطاهای موجود
- قابلیت ذخیرهسازی و نمایش بیش از 400 خطا
- دارای واحد «دراپر» برای تنظیم ولتاژ منبع تغذیه DC (قابل جایگزینی با واحد DC/DC به انتخاب مشتری)
- مجهز به فیلتر EMI ورودی و باتری

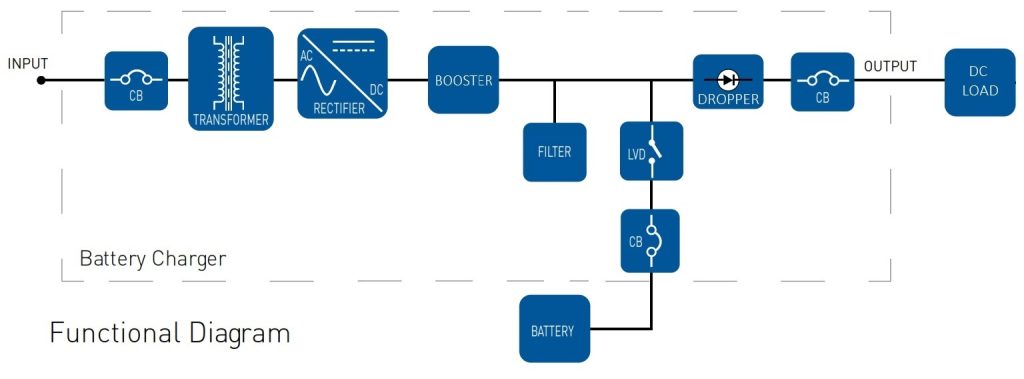

بلوک دیاگرام اجزای شارژر
مشخصات فنی:
| مشخصات فنی | ||||
| استانداردها | DIN 41773, NEMA PE 5-1997 (R2003), IPS-M-EL-174(2) | |||
| ولتاژ خروجی | VDC220 | VDC110 | VDC48 | VDC24 |
| ضریب توان | 98/0 | |||
| راندمان | %94 | |||
| دمای کاری | 10- تا 40 درجه سانتیگراد | |||
| ارتفاع از سطح دریا | حداکثر 1000 متر | |||
| رطوبت | حداکثر %90 | |||
| ورودی | تکفاز VAC220 | سهفاز VAC380 + نول | ||
| تلرانس مجاز ولتاژ ورودی | %15± | |||
| فرکانس ورودی | %5 ± Hz50 | |||
| باتری | سرب-اسید، نیکل-کادمیوم، لیتیوم | |||
| قابلیت تحمل اضافه بار (ظرفیت بالاتر به سفارش) | %110 بار نامی برای 60 دقیقه | |||
| %125 بار نامی برای 1 دقیقه | ||||
| %150 بار نامی برای 3 ثانیه | ||||
| بیش از %150 بار نامی برای 200 میلی ثانیه | ||||
| ارتباطات | کنتاکت بدون ولتاژ (کنتاکت خشک)، RS485 سایر ارتباطات مانند Profibus و … به درخواست مشتری | |||
| درجه حفاظت مکانیکی | IP21 تا IP54 | |||
| نویز صوتی | کمتر از dB65 در فاصله 1 متر | |||
| روش خنککاری | دارای فن تهویه (Forced air cooling) بدون فن (Natural air cooling) به سفارش مشتری | |||
