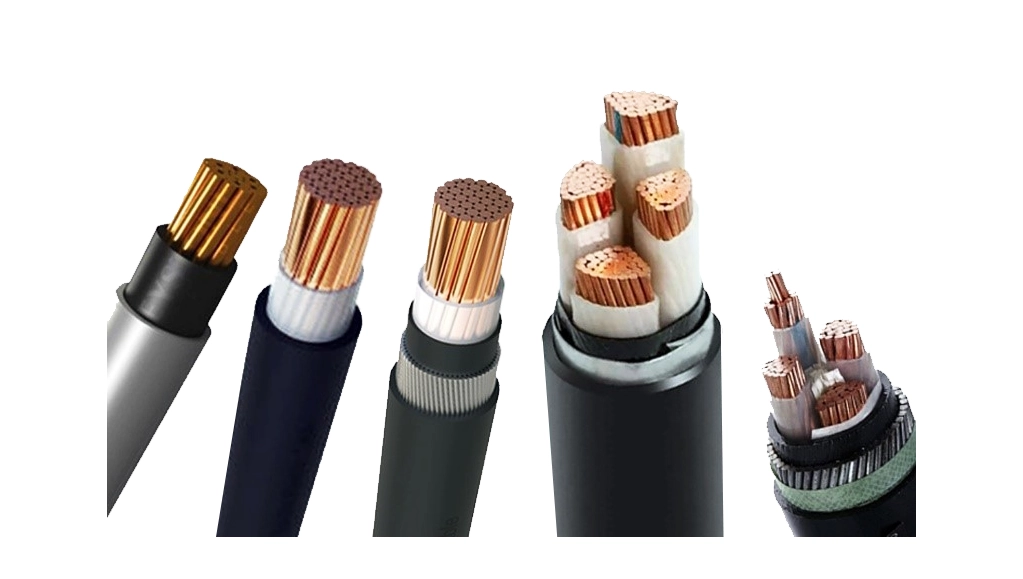

کابلهای مورد استفاده در سامانههای حفاظت کاتدی از نوع تک رشته نیمه افشان با روکش عایق هستند. هادی کابل باید از جنس مس رشتهای آنیل شده بوده و رشتهها نیز باید با مقطع دایرهای شکل باشند. روکش کابل معمولاً از دو بخش عایق و غلاف تشکیل شده است. عایق اولیه کابل باید از مواد از لحاظ فیزیکی و شیمیایی مقاوم به تأثیرات محیطی ناشی از سرویس در حالت مدفون یا غوطهور ساخته شود. این موضوع باید از طریق اعمال پوشش پیوسته با خواص دیالکتریک کافی و مقاومت بالا به خراش، ترکدار شدن تنشی و گسترش شکاف تأمین شود. غلاف کابل نیز باید پیوسته بوده، ضخامت یکنواختی داشته و حداقل ضخامت الزام شده را برآورده نماید. غلاف کابل باید به گونهای باشد که امکان حذف آن بدون آسیب دیدن عایق امکانپذیر باشد. روکش کابل (عایق و غلاف) باید به طور کامل عاری از هرگونه ترک، شکاف، خراش یا دیگر ناپیوستگیها باشد.
مشخصات ابعادی و مقاومت الکتریکی هادی کابلهای حفاظت کاتدی برطبق استاندارد IPS-M-TP-750
| مساحت سطح مقطع(mm۲) | حداقل تعداد سیم در هادی | حداکثر مقاومت الکتریکی هادی در ۲۰ درجه سانتیگراد(Ω/km) | ظرفیت تقریبی عبور جریان هادی در ۲۵ درجه سانتیگراد(A) |
| ۴ ۶ ۱۰ ۱۶ ۲۵ ۳۵ ۵۰ ۷۰ ۹۵ ۱۲۰ | ۷ ۷ ۷ ۷ ۷ ۱۹ ۱۹ ۱۹ ۱۹ ۱۹ | ۴.۵۲ ۳.۰۲ ۱.۷۹ ۱.۱۳ ۰.۷۱۲ ۰.۵۱۴ ۰.۳۷۹ ۰.۲۶۲ ۰.۱۹۳ ۰.۱۵۳ | ۴۲ ۵۴ ۷۳ ۹۸ ۱۲۹ ۱۵۸ ۱۹۶ ۲۴۵ ۲۹۲ ۳۴۴ |
کابلهای متداول مورد استفاده در حفاظت کاتدی براساس نوع روکش (عایق و غلاف) به صورت زیر دستهبندی میشوند:
کابل با روکش پلیاتیلن با وزن مولکولیبالا (HMWPE/PVDF یا Kynar)
در این نوع کابل، عایق و غلاف بر پایه ترموپلاستیک پلیاتیلن تولید میشوند. این نوع کابل که عمدتاً با برند تجاری Kynar شناخته میشود، بیشتر در محیطهای حاوی کلر و خورندگی شدید از جمله خاکهای حاوی کلر، آب شور، آب دریا و محیطهای اسیدی با pH پایین کاربرد دارد.
کابل با روکش پلی وینیل کلراید (XLPE/PVC)
در این نوع کابل، عایق و غلاف بر پایه پلی وینیل کلراید یا ترکیب شیمیایی وینیل کلراید و استات وینیل ساخته میشوند. این کابل در کاربردهای متداول حفاظت کاتدی از جمله سازههای مدفون در خاکها و آبهای شیرین فاقد کلر مورد استفاده قرار میگیرد.
شرکت برناالکترونیک آمادگی خود را جهت تأمین انواع کابلهای حفاظت کاتدی براساس درخواست کارفرمایان محترم یا نیاز پروژهها اعلام میدارد.
