مفصلهای رزینی به منظور عایق نمودن انشعابات کابلهای سامانه حفاظت کاتدی مورد استفاده قرار گرفته و بسته به نوع کاربرد میتوانند دارای شکلهای دو راهی، سه راهی، چهار راهی و … باشند.
مفصلهای رزینی میتوانند در فضاهای باز، بسته، زیر زمین، در آب، داخل کانالها و غیره مورد استفاده قرار گرفته و دارای ویژگیهای زیر هستند:
- عایق الکتریکی بالا
- مقاومت مکانیکی بالا
- ضد آب
- ابعاد کم حجم
- امکان مشاهده داخل مفصل قبل از رزینریزی
- قالبهای پلاستیکی شفاف ضد ضربه و کیفیت بالا
- مناسب برای عملیات فوری
- صرفهجویی در زمان و هزینه به واسطه مونتاژ سریع و آسان
- دهانه پرکننده بزرگ به منظور تسهیل در رزینریزی
- مقاوم در برابر عوامل شیمیایی
- مقاوم در برابر عناصر قلیایی خاکی
- پایداری در برابر اشعه UV
مفصلهای رزینی معمولاً دارای چهار بخش زیر میباشند:
- قاب: به طور معمول از جنس PVC دو تکه میباشد.
- لاین تپ: از جنس مس یا برنج بوده و جهت اتصال کابلها به یکدیگر بکار میرود. سایز آن متناسب با سایز کابل انتخاب میشود.
- رزین: شامل یک مایع دو جزیی بوده و جهت عایق کردن محل اتصال از محیط اطراف مورد استفاده قرار میگیرد.
- نوار اسکاچ: جهت پوشاندن ورودی کابلها و به منظور جلوگیری از نشت رزین به خارج از مفصل بکار میرود.

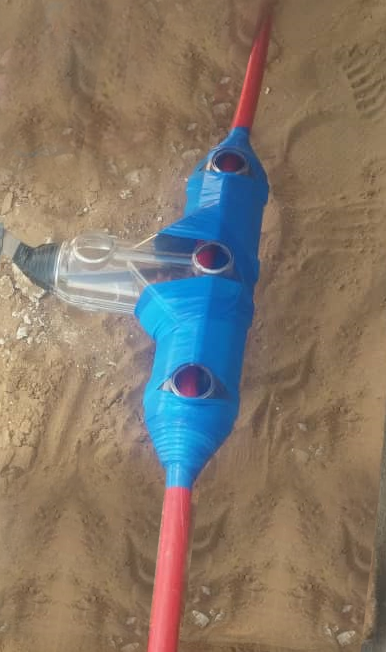

نحوه کاربرد مفصل رزینی پیش از رزین ریزی
شرکت برناالکترونیک آمادگی خود را جهت طراحی و ساخت انواع مفصلهای رزینی براساس درخواست کارفرمایان محترم یا نیاز پروژهها اعلام میدارد.
