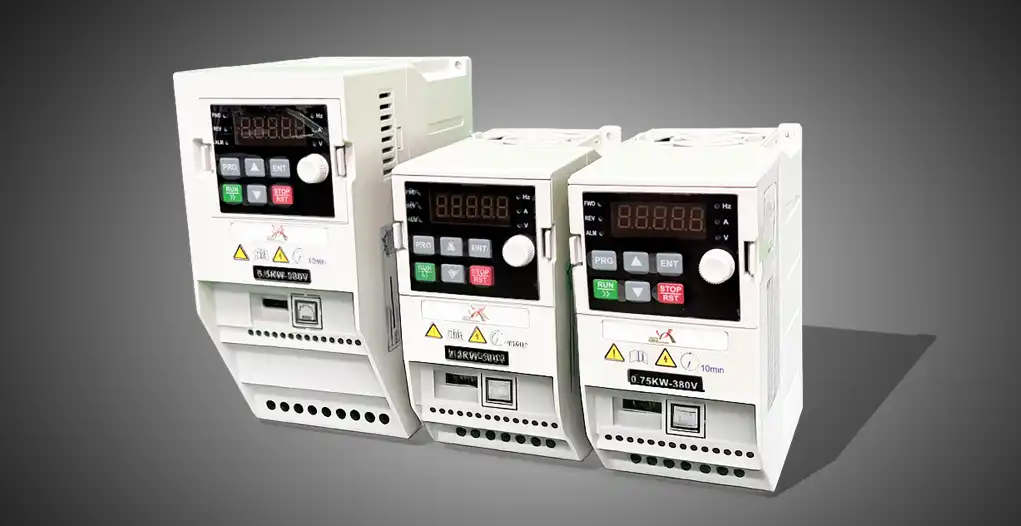

یکی از مجموعه تولیدات «برنا الکترونیک» تجهیز درایو (کنترل دور) موتورهای الکتریکی است که نسل نخست آن از اواخر دههی 70 به بازار عرضه شده و مشخصات و ویژگیهای گروه تازه (سبککار) این محصول با نام BORNA-FC80M نیز هم اینک پیش روی شما قرار دارد.
این سری با «قابلیتهای متنوع و مطمئن»، «ساختار مستحکم» و «تنظیمات ساده» برای گسترهی وسیعی از کاربردها از جمله «پمپ»، «فن»، «کمپرسور» و در عرصههای مختلف (همچون صنایع «نفت و گاز و پتروشیمی»، «معدنی»، «پلاستیک و تزریق»، «فولاد نورد»، «آب و فاضلاب»، «نیروگاهها» و …) مناسب است.
دارا بودن قابلیتهای پیشرفته و استفاده از قطعات اولیه مرغوب، توانایی کارکرد پایدار این تجهیز را در فرآیندهای پیچیده و پیوستهی صنعتی تضمین میکند.
ویژگیهای فنی برجسته و مهم
- کنترل دقیق سرعت
- دارای ترمز داخلی
- سرعت بالا در پاسخ به تغییر گشتاور
- حفاظت کامل موتور و کنترلدور
- قابلیت تحمل اضافه جریان 120%(60s) – 150%(3s) – 180%(0.5s)
- قابلیت کنترل برداری بدون سنسور (Sensorless vector control)
- قابلیت speed tracking
- قابلیت Auto tuning در شرایط دینامیک و استاتیک
- قابلیت ارتباط با شبکههای استاندارد
- دارای PID داخلی
- دارای EMC فیلتر
ابعاد مدلهای مختلف درایو (کنترلدور) برنا الکترونیک
| Inverter model | Output power (kW) | Output current (A) | Dimensions (mm) | ||
| Width | Height | Depth | |||
| FC80M-0R7P-4-B | 0.75 | 2.5 | 72 | 147 | 123.1 |
| FC80M-1R5P-4-B | 1.5 | 3.7 | |||
| FC80M-2R2P-4-B | 2.2 | 5.3 | |||
| FC80M-4R0P-4-B | 4 | 9.5 | 87 | 185 | 144.4 |
| FC80M-5R5P-4-B | 5.5 | 13 | |||
مشخصات فنی محصول
| توضیحات | پارامتر |
| (440v تا 380v) 3 phبرق متناوب: | ولتاژ ورودی (ولت) |
| 500Hz تا 0 | فرکانس خروجی (هرتز) |
| کنترل برداری موتور بدون استفاده از Encoderکنترل ولتاژ و فرکانس | حالت کنترل |
| کمتر از 20ms | پاسخ گشتاور |
| ±10% | دقت کنترل گشتاور |
| ■ 180% برای 0.5s ■ 150% برای 3s ■ 120% برای 60s | قابلیت اضافه بار |
| امکان تنظیم به صورت دیجیتال و آنالوگ، تنظیم با پالس فرکانس بالا، تنظیم با PID، تنظیم باPLC تنظیم میتواند ترکیبی از روشهای فوق باشد. | حالت تنظیم فرکانس |
| در صورت تغییر ولتاژ شبکه، ولتاژ خروجی به صورت خودکار ثابت نگه داشته میشود. | تنظیم ولتاژ خروجی |
| در برابر جریان بیش از حد، ولتاژ بیش از حد، افت ولتاژ، افزایش دما، قطع فاز، اضافه بار و… | محافظت در برابر خطاها |
| برای کنترل نرم و بدون ضربهی موتور در حال دوران | قابلیت شروع مجدد با ردیابی سرعت |
