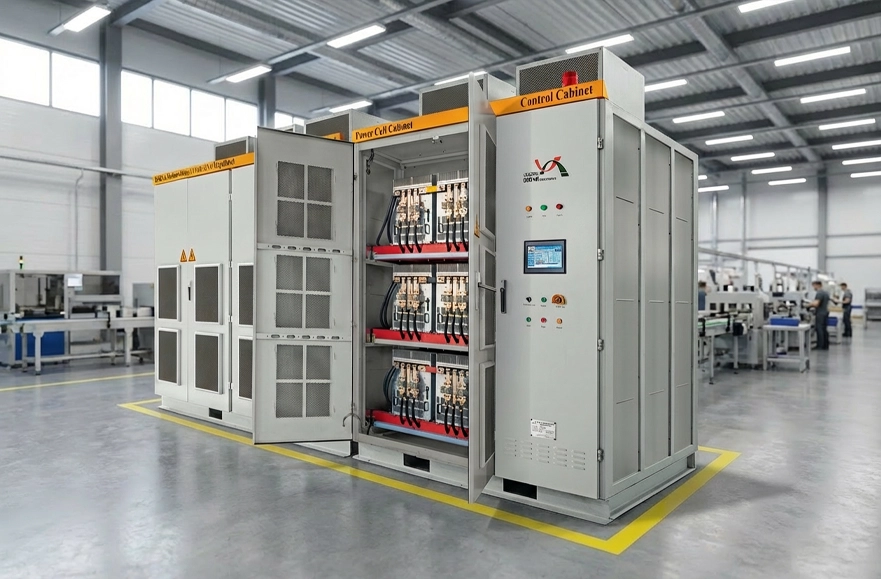

تجهیز کنترل دور ولتاژ متوسط (MV VFD) از بهروزترین محصولات مجموعهی برنا الکترونیک بوده که با در نظر گرفتن نیاز روز صنایع داخلی برای اولین بار در کشور در سال ۱۳۹۳ طراحی و تولید شده است.
هماکنون شرکت برنا الکترونیک با توان تولیدی 30 دستگاه در سال امکان طراحی و ساخت این تجهیز را به صورت «موردی» (Case by Case) متناسب با نیاز ویژه صنایع مختلف از جمله صنایع نفت و گاز و پتروشیمی، نیرو، صنایع معدنی، فولاد و… در محدودهی ولتاژی ۳ تا ۱۱ کیلوولت و محدودهی توانی ۲۵۰ تا ۱۵000 کیلووات دارا میباشد.
ویژگیهای کلیدی محصول کنترل دور ولتاژ متوسط برنا الکترونیک:
- طراحی ماژولار برای افزایش انعطافپذیری و قابلیت اطمینان
- راهاندازی نــرم موتــور و تصحیــح ضریــب قــدرت
- بازدهی بالا (بیش از 96%)
- قابلیت تعمیر و نگهداری آسان و سریع، به دلیل سهولت تعویض سلولهای قدرت (ماژولهای قدرت)
- هارمونیک پایین، بدون نیاز به فیلتر در ورودی و خروجی
- ابعاد فشرده، با قابلیت انعطاف در طراحی ابعاد بنا به خواستههای بهرهبردار
- قابلیت مانیتورینگ و عیبیابی پیشرفته
- امکان ادامه کار تجهیز در صورت آسیب دیدن یک یا چند سلول قدرت
- قابلیت «بایپس» خودکار سلول قدرت معیوب
ساختار تجهیز کنترل دور ولتاژ متوسط ساخت شرکت برنا الکترونیک:

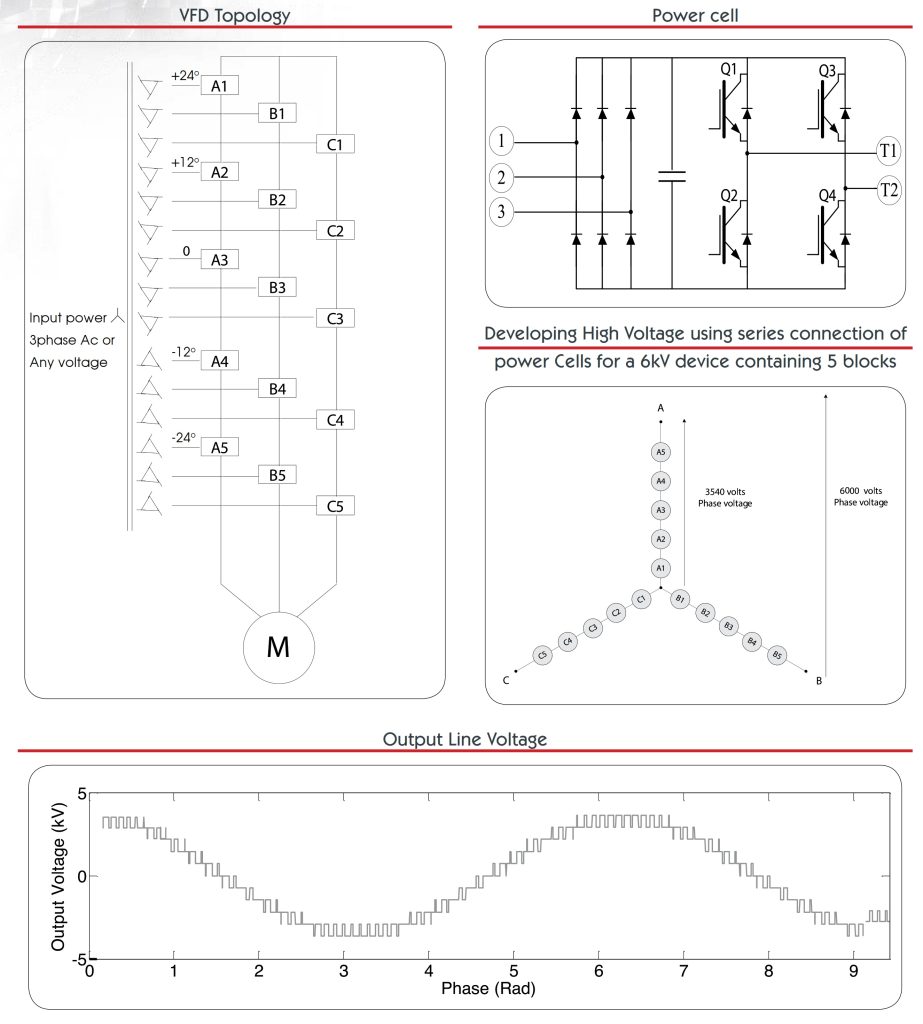

تجهیز کنترل دور ولتاژ متوسط شرکت برنا الکترونیک بر اساس ساختار پلهای سری شده (Cascaded H-bridge) طراحی شده است. این ساختار شامل سه بخش اصلی است:
– ترانسفورماتور شیفت فاز: افزون بر تأمین تغذیهی سلولهای قدرت، THD جریان کشیده شده از شبکه را در بازهی استاندارد تضمین میکند.
– سلولهای قدرت (ماژولها): در این ساختار هر سلول قدرت در قالب یک اینورتر ولتاژ پایین عمل میکند. از این روی با افزایش تعداد سلولها در هر فاز، میتوان سطح ولتاژ خروجی تجهیز را تا سطح مطلوب افزایش داد.
– سیستم کنترل: سیستم کنترل تجهیز با توجه به تنظیمات بهرهبردار، فرمان مناسب را برای تمامی اجزا صادر میکند تا فرایند کنترل دور موتور به درستی انجام شود.
مشخصات فنی:
| محدوده ولتاژ | (kV) ۱۱-۳ |
| محدودهی توان | (kW) ۱۵۰۰۰-۲۵۰ |
| فرکانس ورودی | (Hz) ۶۵ -۴۵ |
| THD جریان ورودی | کمتر از ۵% در بار نامی |
| ضریب توان ورودی | بیش از ۹۵% (در بیش از ۲۰% بار نامی) |
| بازده | بیش از ۹۶% (در بار نامی) |
| فرکانس خروجی | (Hz) 6۰-5/0 |
| دقت فرکانس خروجی | (Hz) 01/0 |
| مدت زمان تحمل اضافه بار | ۱۲۰% (۵ دقیقه) ۱۵۰% (۳ ثانیه) ۲۰۰% (آنی) |
| مدت زمان شتابگیری | (S) ۳۰۰۰-۱ |
| درجه حفاظت | مطابق نظر بهرهبردار |
| روش خنکسازی | هوا خنک |
| روش خنکسازی | آبخنک (در توانهای بالا) |
| روشهای برقراری ارتباط | CAN, Profibus, Modebus, RS232, RS485 |
